РФА анализатор элементного состава,
Анализатор металлов и сплавов

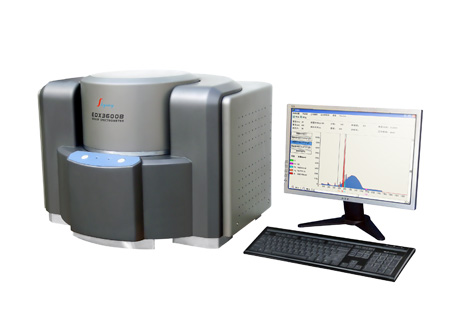

XRF спектрометр рентгенофлуоресцентный EDX3600B |
|
Область применения спектрометра
Использование метода РФА в рентгенофлуоресцентном спектрометре EDX3600B позволяет достичь быстрого и точного элементного анализа. Данная технология использует рентген низкой энергии, который дает хорошие результаты возбуждения легких элементов таких, как Si, S, Na и Mg. Кроме того, с уменьшением времени испытания в EDX3600B значительно была улучшена эффективность испытания. Также
у EDX3600B хорошая линейность энергии, разрешение по энергии, свойства получаемого спектра и высокое отношение пик-фон при использовании нового детектора UHRD. Это стало доступно благодаря наличию модуля автоматической стабилизации спектра. Оригинальный спектр может быть легко преобразован, посредством применения UHRD(ultra high resolution detector) технологии, которая улучшает взвешенную аналитическую точность определения легких элементов Si, S, Al и т.д. Благодаря методу линейной регрессии множества параметров, влияния поглощения и отражающих эффектов между элементами могут быть значительно уменьшены.
|
 |
Спектрометр EDX3600B широко используется в научных лабораториях для решения большого ряда задач.
Области использования EDX3600B.
| № |
Отрасли применения |
Решаемые задачи |
| 1 |
Строительная промышленность |
Исследование цемента, строительных смесей, бетона, керамической плитки |
| 2 |
Сталелитейная промышленность |
Исследование железа и различных видов стали |
| 3 |
Черная и цветная металлургия |
Исследование стали, сплавов, нержавеющей стали, золота, меди, серебра |
| 4 |
Горно - рудная промышленность |
Анализ качества месторождений |
| 5 |
Химия и нефтехимия |
Определение концентрации серы и нефтепродуктов |
| 6 |
Научные исследования и нанотехнологии |
Научные разработки в области ренгенофлуорсцентного анализа |
| 7 |
Ювелирная промышленность и археология |
Анализ драгоценных металлов и археологических образцов |
|
| |
Особенности спектрометра
- Полноэлементный анализ цементы, металлов, агрегатных веществ, толщины напыления и RoHS.
- Встроенный SNE (signal noise enhancer) улучшает обработку сигнала в 25 раз.
- Коллиматоры и фильтры меняются автоматически для различных образцов.
- Электроохлаждаемый UHRD детектор, не требует охлаждения жидким азотом.
- Программное обеспечение полностью контролирует прибор, позволяя управлять процессом анализа.
Параметры спектрометра
- Напряжение питания: 220 В.
- Мощность: 200 Вт.
- Температура окружающей среды: 10-20 ° С
- Относительная влажность :<70%
- Размер камеры образцов: Ф350X200 мм.
- Размер прибора: 700X600X600 мм.
- Вес прибора: 130 кг.
Конфигурация спектрометра
- Усилитель сигнал/шум (SNE).
- Улучшенная оптическая система.
- Электроохлаждаемый детектор UHRD.
- Встроенная цифровая камера.
- Автоматизированная смена фильтров.
- Мобильная платформа.
- Повышенная чувствительность к металлам.
Спецификация спектрометра
- Диапазон измеряемых элементов: от Na до U.
- Диапазон концентраций:1ppm-99.99%.
- Одновременный анализ: 24 элемента.
- Функции: элементный анализ стали, цемента и сплавов.
- Толщина напыления: более 11 слоёв, до 0.005 um каждый.
- Точность измерений: 0.05%
- Форма образцов: порошки, твердые и жидкие материалы.
- Время тестирования: 30-400 сек.
- Типовое разрешение энергии: 150 ±5eV.
- Напряжение трубки: 50 кВ.
Различия между применением рентгенофлуоресцентных спектрометров и традиционным химическим методом в черной металлургии и сталелитейной промышленности.
Черная металлургия и сталелитейная промышленность непрерывно производит продукцию в больших объемах. Сырье, конечный продукт – все это требует быстрого и точного контроля для обеспечения непрерывного функционирования производственного процесса. Для этих целей во главу проекта ставиться точность, возможность работы с разными образцами и скорость получения результатов.
| Параметр |
Традиционный химический метод |
EDX3600B |
| Скорость |
Медленный 15-30 мин |
Быстрый 2-5 мин |
| Результаты |
Сильно зависит от квалификации химика, плохая повторяемость результата |
Полная автоматизация, высокая точность и хорошая повторяемость результата |
| Затрата рабочего времени |
Высокая |
Низкая, полная автоматизация |
| Анализируемые элементы |
1-2 элемента за одно исследование |
Десятки элементов одновременно |
| Химическая зависимость |
Метод анализа зависит от химического свойства исследуемых материалов |
Не зависит от химических свойств вещества |
| Стоимость анализа |
Высокая |
Низкая |
| Требуемая квалификация оператора |
Высокая, долгое время обучения |
Низкая быстрое обучение |

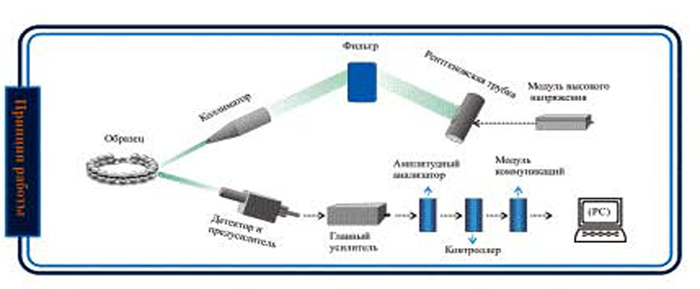

Рентгеновское излучение элемента
Каждый элемент после облучения рентгеном излучает рентгеновские фотоны определенного уровня энергии. Эта характеристика и называется рентгеновской флуоресценцией.
Рассеивание
Рассеивание является фоном спектра.
Фотоэлемент
Фотоэлектрон является основой детектора. В этом примере, интенсивность рентгена каждого элемента выражена в 11, 12,13, 14, ….. соответственно. Содержание элемента C является функцией интенсивности рентгенофлуоресцентного поля:
С=f(I1I2I3I4I5....)
Это выражение может быть представлено как
С=K1I1+K2I2+K3I3+K4I4+K5I5....
где
C это содержание элемента в образце I1I2I3I4I5 - Рентгеновская интенсивность каждого элемента соответственно
K1K2K3K4K5.... это коэффициенты которые могут быть при измерении стандартного образца с известным содержанием элементов.
Цементная промышленность

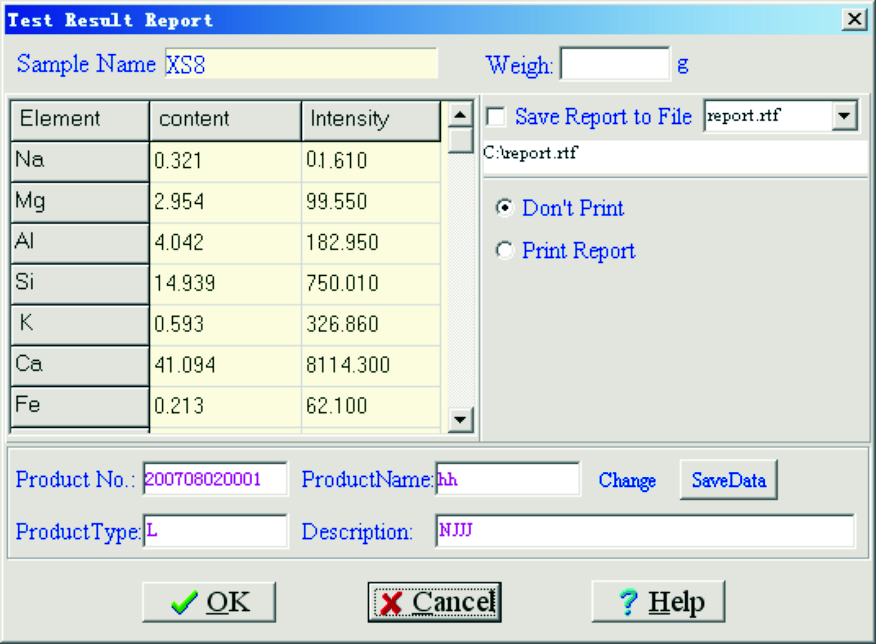

Результаты анализов легких элементов проведенных на EDX3600B
| ТЕСТ |
Ca |
Na |
Mg |
Al |
Si |
K |
Ti |
Fe |
|
 |
| test1 |
44.410 |
0.458 |
3.563 |
4.582 |
10.012 |
0.344 |
0.113 |
3.338 |
200s |
| test2 |
44.400 |
0.448 |
3.460 |
4.442 |
9.891 |
0.352 |
0.113 |
3.385 |
200s |
| test3 |
44.448 |
0.427 |
3.480 |
4.493 |
9.954 |
0.347 |
0.112 |
3.388 |
200s |
| test4 |
44.461 |
0.430 |
3.652 |
4.397 |
9.804 |
0.349 |
0.111 |
3.389 |
200s |
 |
| test5 |
44.423 |
0.448 |
3.608 |
4.491 |
9.879 |
0.342 |
0.113 |
3.388 |
200s |
| test6 |
44.475 |
0.450 |
3.534 |
4.519 |
9.917 |
0.347 |
0.112 |
3.375 |
200s |
| test7 |
44.446 |
0.444 |
3.782 |
4.663 |
9.934 |
0.351 |
0.111 |
3.389 |
200s |
| test8 |
44.347 |
0.446 |
3.729 |
4.442 |
10.110 |
0.350 |
0.109 |
3.345 |
200s |
Sn стандартное отклонение после n тестов
N число тестов
_
N среднее значение после n тестов
 |
| test9 |
44.355 |
0.450 |
3.560 |
4.450 |
10.090 |
0.352 |
0.111 |
3.354 |
200s |
| test10 |
44.444 |
0.452 |
3.581 |
4.359 |
10.075 |
0.350 |
0.113 |
3.374 |
200s |
| test11 |
44.444 |
0.464 |
3.554 |
4.348 |
9.588 |
0.351 |
0.113 |
3.372 |
200s |
| test12 |
44.429 |
0.448 |
3.655 |
4.499 |
9.789 |
0.352 |
0.113 |
3.350 |
200s |
| test13 |
44.430 |
0.453 |
3.717 |
4.521 |
10.093 |
0.950 |
0.113 |
3.359 |
200s |
| test14 |
44.490 |
0.451 |
3.779 |
4.466 |
10.205 |
0.348 |
0.111 |
3.352 |
200s |
| test15 |
44.462 |
0.445 |
3.679 |
4.483 |
10.212 |
0.346 |
0.115 |
3.362 |
200s |
| test16 |
44.494 |
0.445 |
3.445 |
4.426 |
10.044 |
0.355 |
0.109 |
3.350 |
200s |
| test17 |
44.440 |
0.435 |
3.720 |
4.418 |
10.053 |
0.348 |
0.111 |
3.355 |
200s |
| test18 |
44.416 |
0.436 |
3.640 |
4.543 |
10.067 |
0.354 |
0.108 |
3.369 |
200s |
| test19 |
44.428 |
0.427 |
3.705 |
4.359 |
10.310 |
0.350 |
0.112 |
3.371 |
200s |
| test20 |
44.551 |
0.466 |
3.646 |
4.459 |
10.391 |
0.350 |
0.110 |
3.368 |
200s |
| Сред. значение |
44.44 |
0.45 |
3.62 |
4.49 |
10.02 |
0.35 |
0.11 |
3.37 |
|
|
| Станд. Отклонение |
0.04 |
0.01 |
0.10 |
0.08 |
0.18 |
0.00 |
0.00 |
0.01 |
|
| Значение |
0.13 |
0.03 |
0.29 |
0.25 |
0.53 |
0.01 |
0.01 |
0.04 |
|
| Отн. откланение RSD |
0.10% |
2.34% |
2.71% |
1.82% |
1.76% |
0.86% |
1.51% |
0.38% |
|
| |
| |
|
| |
