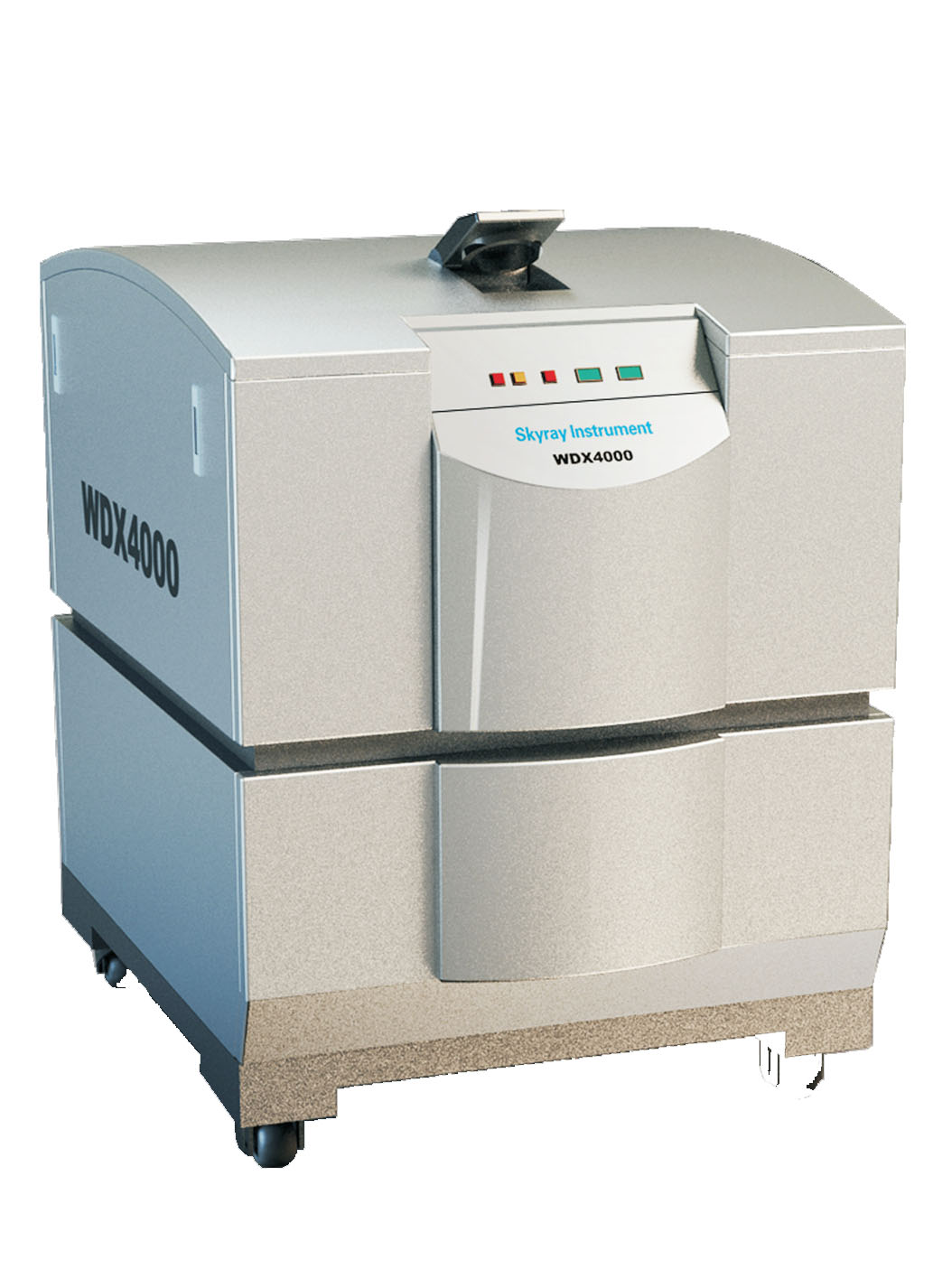

Волновой кристалл-диффракционный спектрометр WDX4000

Рентгеновский спектрометр WDX-4000, промышленный волновой последовательный рентгенофлуоресцентный волнодисперсионный спектрометр может быть использован в областях минерала, цемента, стали и защиты окружающей среды. Инструмент является идеальным выбором контроля качества для крупных и средних предприятий, широко используется в производстве цемента, стали, в порошковой металлургии, анализе угля, нефти, каолина, в промышленности по охране окружающей среды и так далее. WDX-4000 создан как специализированный высоко классный аналитический инструмент для применения в цементной промышленности, соответствующий для задач контроля качества и элементного анализа. Каждая техническая спецификация создана на продвинутом уровне, отвечает современным международным стандартам.

Уникальный дизайн гониометра

  •  Инновационная сталь-ременная система. Эта запатентованная конструкция практически исключает трение, убирает люфт, обеспечивает устойчивость движения, что гарантирует максимальную точность углового позиционирования.
  •  θ / 2θ шпиндель имеет независимую систему привода с серводвигателем и оптическим датчиком обратной связи.
  • Синхронный двигатель с постоянным магнитом (PMSM) обеспечивает быстрое и плавное движение.
  •  Оптический энкодер с разрешением 0,0002 ° и точностью 0,0002° гарантирует отличную производительность.

Многоканальный анализатор

  •  12bits, 80Msps, самая мощная система выборки AD, запись сигнала производится полностью и точно.
  •  4096 (12bit) канальный анализатор, основанный на высокоскоростном FPGA архитектуры и надежным алгоритм DSP способен различать правильное рентгеновского излучения от паразитного рентгеновского излучения.
  •  Дополнительная функция энерго-дисперсии.

Рентгеновская трубка и генератор высокого напряжения


  • Стандартная 4кВт система обеспечивает ультра-чувствительность для анализа микроэлементов и более высокую скорость анализа.
  •  Тонкое бериллиевое окно (50мкм или 75мкм) обеспечивает сверхвысокую передачу рентгеновского излучения, особенно в области низких энергий рентгеновского излучения.
  •  Максимум. 60кВ и 140мА, (75кВ и 160мА опционально) и гибкая настройка позволяет гораздо тоньше подбирает метод и условия анализа.
  •  Двойная система циркуляции охлаждающей воды, проводимость деионизированной воды ниже, чем 1us, что повышает срок службы трубки.

Разное

  • Многослойный кристалл анализатор оптимизирован на волновой интенсивности по желанию заказчика. Более высокое разрешение и отражательная способность света улучшает точность элементного анализа.
  •
  • Толщина окна поточного пропорционального счетчика составляет лишь 0.3um, обеспечивает более высокую передачу светового элемента.
  •
  • Колебание температуры спектрометра находится в пределах ± 0.05c.
  •
  • Автоматическое управление кристаллом, коллиматорами, фильтрами.

Программное обеспечение


  • Расширенная функциональность.
  •
  • Современное 32-битное программное обеспечение с дружественным графическим интерфейсом использовании и гибкостью работы, простотой в использовании.
  •
  • Эмпирический метод анализа обеспечивает точные и надежные данные благодаря стандартным образцам.
  •
  • Метод фундаментальных параметром предлагает универсальность анализа, полуколичественный и количественный анализ доступный без стандартных образцов.
  •
  • Интегрированная база данных SQLite хранит ваши настройки и данные анализа.
Технические характеристики
  • Модель: WDX4000
  • Пробоподготовка и загрузка образца
    • Вакуумирование для твердых материалов
    • Размеры: ♦51,5 х 40 мм
    • Макс 500 г включая держатель образца
    • Противопыльный фильтр, предвакуумирование, позиционирование - стандартные возможности
    • Автоматизировнный робот пробозагрузчик на 168 образцов
    • 3 режима вращения: низкий средний быстрый
  • Рентгеновская трубка
    • Тонкое бериллиевое окно 50 или 75 мкм
    • Материал анода: родий (Rh) стандартный, опционально: Cu, Mo, W, Cr, Pt
    • Трубка находится в работающем состоянии во время загрузки образцов
    • Двойная охлаждающая система, проводимость деионизированной воды увеличивает срок службы трубок
  • Генератор высокого напряения
    • Настраиваемый с шагом 1кВ, 1мА
    • Долгосрочная стабильность: 0.01% за 8 часов
    • Теспературный коэффициент: 50 ppb/°C
  • Гониометр
    • Инновационная сталь-ременная система. Эта запатентованная конструкция практически исключает трение, убирает люфт, обеспечивает устойчивость движения
    • Максимальная скорость: 6000 2θ/мин
    • Угловая точность: ±0.0006° θ and 2θ
    • Угловая воспроизводимость: ±0.0002° θ and 2θ
    • Диапазон шага сканирования: 0.0001° - 1°
    • Диапазон угла сканирования: FPC 12° до 150°2θ ; SC: 0° до 120°2θ
  • Оптический путь
    • Маска каналов: фиксированная одиночная маска (27, 32, 50 мм)
    • Основные коллиматоры: 100, 150, 300, 550, 700, 4000 мкм (выборочно)
    • Основные фильтры: Pb, Al, Cu с разной толщиной
    • Кристаллы: LiF420, LiF220, LiF200, Ge111, PE002, InSb, TIAP, многослойные для легких элементов
    • Детектор: пропорциональный счетчик, 0.3 мкм ультратонкое окно
    • Вакуум: <10 Pa
Область применения

Техника рентгеновской флуоресцентной спектроскопии является быстрой, точной и неразрушающей. Любое применение, которое требует элементный анализ и анализ составных компонентов от Na до U можно использовать аналитический инструмент рентгеновской флуоресценции , например, в электронных приборах (обнаружение RoHS), анализ ювелирных изделий и украшений, анализ драгоценных металлов и металлов, безопасности детских игрушек (EN71-3), строительных материалов (цемент, стекло, керамика), анализ в металлургии (сталь, цветные металлы), нефтепродуктов (микроэлементы сера, свинец и т.д.), химии, географическая добыча, приемный осмотр товара, контроль качества и обнаружение микроэлементов. Макро и микро РФА анализ является быстрым и надежным. Это спектральный аналитический инструмен, широко используемый в колледжах и научно-исследовательских подразделениях.

Горнодобывающая промышленность и черная металлургия
Передельный чугун, нержавеющие стали, низколегированные стали, шлаки, рудные агломераты, ферросплавы, специальные стали, гальванические растворы.

Цветная металлургия
Сплавы меди, алюминия, свинца, цинка, магния.

Силикатная промышленность
Цементные смеси, клинкер, известняки, глины, стёкла, кирпич.

Электрические и электронные материалы
Полупроводники, керамические материалы, магнитные диски, сложные магниты, силовые блоки.

Химическая промышленность
Синтетические волокна, катализаторы, краски, красители, фармпрепараты, косметика, моющие средства, другие органические и неорганические продукты.

Нефтяная и угольная промышленность
Дизельное топливо, смазочные масла, полимеры, уголь, кокс.

Сельское хозяйство и пищевая промышленность
Почвы, минеральные удобрения, растительные объекты, включая корма для животных.

Контроль за окружающей средой
Промышленные сточные воды, морская вода, речная вода, промышленные отходы, пылевидные загрязнения воздуха.

Бумага и целлюлоза

Оборудование прошло обязательную сертификацию и признано оптимально безопасным.

Рентгенофлуоресцентный спектрометр(анализатор) для анализа элементного состава в лабораторных и промышленных условиях является оптимальным решением благодаря своей функциональности и стабильностью работы. Лаборатории оснащенные оборудованием Skyray полностью решают поставленную задачу в минимальные сроки.

Скачать брошюру по WDX 4000
